揭秘全球最薄0.8mm二维阵列光波导背后的技术突破。
作者｜山子
编辑｜山子
随着Meta RayBan Display将二维阵列光波导带入消费市场，这条“无彩虹纹、高光效”的技术路线迎来产业窗口期，但多层键合、精密镀膜、良率瓶颈依旧是横亘在国产厂商面前的大山。

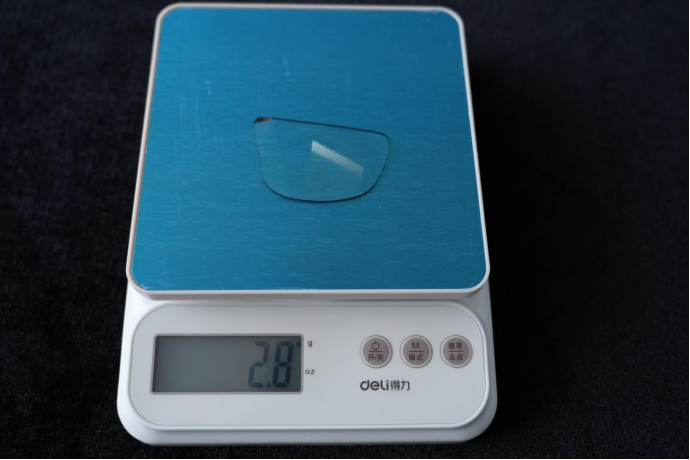

即将亮相第二十七届光博会的微宇视界（展位：2号馆，2A-178），带来厚度仅0.8mm，重量仅2.8g的超轻薄二维阵列光波导新品WYG-2601，在轻薄化、光学性能、量产工艺上完成多重突破。
团队立足十多年阵列光波导工程积累，尝试破解二维阵列“性能与量产不可兼得”的行业困局，推动国产二维阵列光波导从实验室原型走向消费级可交付供应链。此次追焦XR对话微宇视界联合创始人兼CTO Kevin博士，试图从其最新的产品中找到二维阵列光波导规模化的答案。
微宇视界研发团队成员
0.8mm薄化突破：设计工艺协同破解薄镜片的光学难题
当AI眼镜加速走向大众市场，“接近普通眼镜形态”成为终端产品的核心追求。整机重量压到50g以内、支持全天佩戴，是消费级AR眼镜绕不开的硬指标，而光波导镜片的厚度、重量直接决定整机重量的天花板。
衍射光波导凭借工艺成熟度已经实现规模化落地，但原理性的彩虹纹、色散杂散光问题始终难以彻底根除；二维阵列几何光波导依靠反射式光路，从根源规避衍射效应，拥有光效高、无彩虹纹、正面漏光降到2%以下的先天优势，Meta RayBan Display的市场表现，也印证了二维阵列路线的消费级潜力。
但长期以来，二维阵列光波导却被贴上“厚、重、工艺复杂、量产良率低”的标签。海外标杆Lumus ZLens方案厚度约1.3mm，Meta RayBan Display所采用的二维阵列波导厚度1.2mm，国产多数二维阵列样品厚度普遍高于1mm，更薄的样品大多停留在实验室样机，难以落地量产。在即将开幕的中国国际光电博览会上，微宇视界将对外展出0.8mm厚度的二维阵列光波导，把国产二维阵列波导的轻薄化推向新高度。

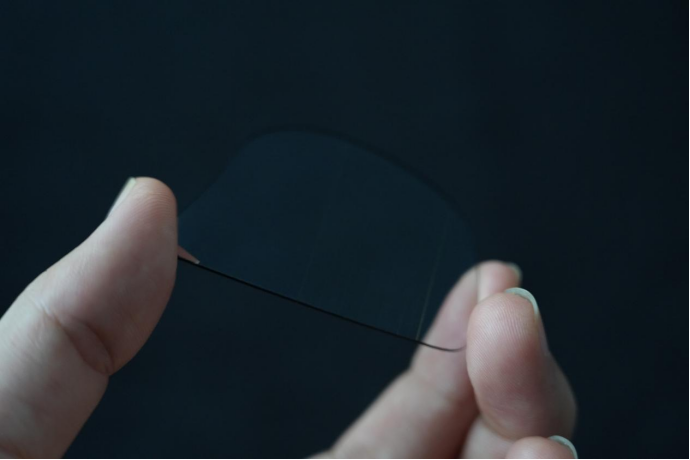

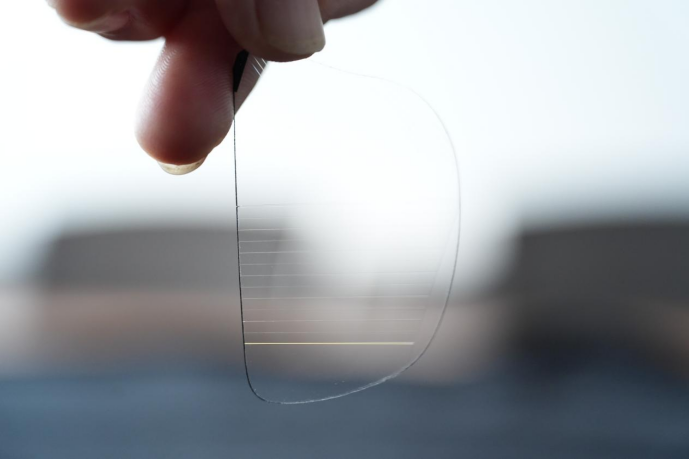

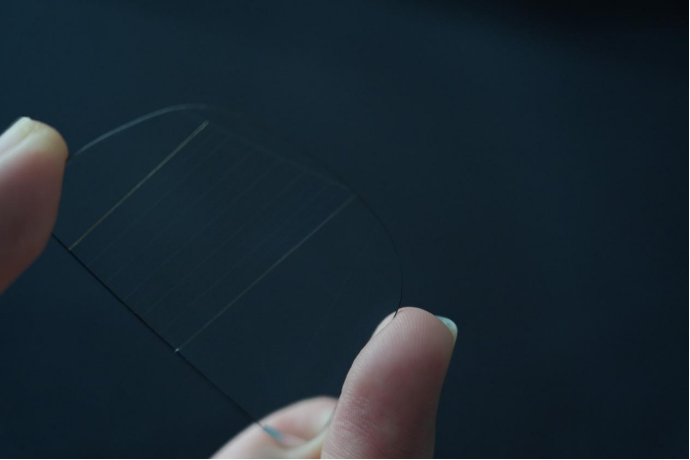

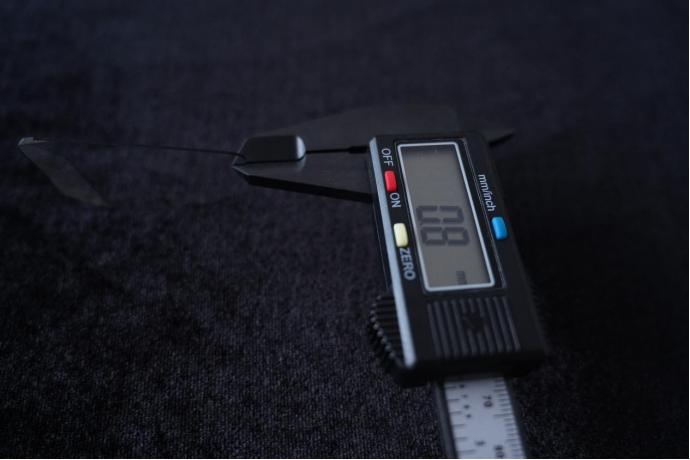

微宇视界 0.8mm二维阵列光波导片

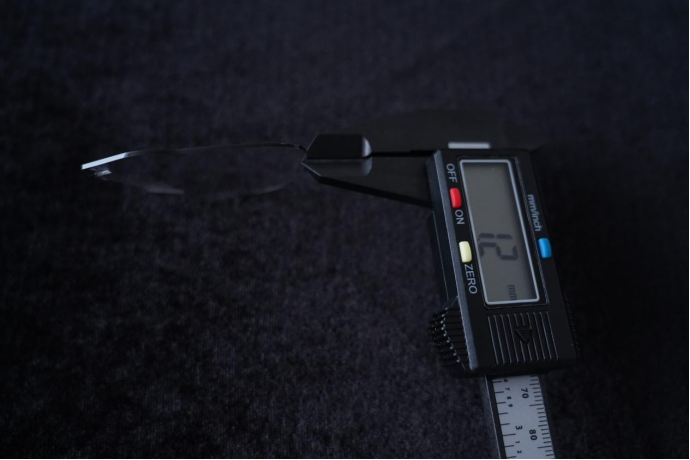

Meta Ray-Ban Display二维阵列光波导片
微宇视界联合创始人、CTO Kevin在与追焦XR的采访中表示，把二维阵列波导压缩至0.8mm，并不是单纯追求参数上的数字竞赛，而是直面消费级AR终端的真实痛点。“消费级AR眼镜想要做到全天佩戴，整机重量需要控制在50g以内，波导镜片每减轻一点重量，就给整机释放宝贵的重量预算。波导片变薄之后，单片有效面积更大，同等晶圆产能下产出数量接近翻倍，也为后续成本摊薄创造条件。”
但薄化是一把双刃剑。厚度降低带来两大硬核挑战：耦入通光面积收缩，对光效提出更高要求；垂直、水平双向扩瞳带来反射分光面数量成倍增加，每一层膜系、每一处光学面的微小偏差，都会在数十次内部反射过程中逐级放大，极易引发重影、畸变、亮度不均，工艺难度呈陡峭上升。
为解决薄化带来的系列矛盾，微宇视界采用设计工艺联合优化的技术思路。在光学设计端，自研多参数同步优化算法，将波导架构、多层梯度分光膜系纳入统一仿真框架，同步权衡畸变、对比度、亮度均匀性多项互相制衡的指标；工程层面引入工艺冗余设计，不再把压力集中在单一工序的极致公差，而是把总偏差拆解分配到多道工序，依靠多工序协同吸收误差，以此来抬升整体良率。同时筛选适配的基底材料与键合方案，在厚度压缩的同时守住光学成像底线。
厚度变化背后，是整套光路逻辑与基板指标要求的重构。很多人简单理解，厚度变薄只是把玻璃基底做薄，实际远非如此。“波导厚度决定光在镜片内部折叠传播的几何路径。镜片越薄，内部光线入射角度越陡，基板的折射率均匀性、面形精度、基板平行度的容忍窗口被急剧压缩，微小的楔角误差，经过几十次反射放大，最终就会转化为人眼可见的重影与图像畸变。”Kevin对比Meta RayBan Display所采用的海外方案解释道。一维阵列只需要管控水平方向镜面阵列；二维阵列叠加垂直扩瞳之后，真正的红线指标不是单个反射面的绝对角度，而是各个反射面之间的相对角度。人眼对重影的感知极限约1角分，一旦相对角度累积超标，产品直接报废。
为此微宇视界建立“仿真+实物迭代”双轮验证体系，前期通过仿真锁定致命性偏差，再通过实物打样沉淀工程公差阈值，同时联合湖南大学等高校搭建精密检测平台，对基板平行度、分光比、鬼像、杂散光做量化检测，把仿真的理论公差转化为产线可执行的工艺标准。
杂散光、鬼像、外部可视条纹（漏视），是二维阵列光波导长期被诟病的固有缺陷。在微宇视界的技术方案中，杂散光主要来源于工艺带来的表面不平整，属于制造端问题，通过严格控制抛光加工工艺保证表面平整度；采用棋盘格测试方法，保障波导成像对比度大于100:1，消除画面泛白发灰。针对鬼像，一方面通过架构设计，将鬼像投射到人眼eyebox有效可视区域之外，佩戴者完全看不到；对于不可规避的残余鬼像，依靠结构与工艺优化，把鬼像亮度压制到正常画面亮度1%以下，达到人眼不可感知的水平。得益于几何反射的光路原理，阵列波导天然具备低正面漏光优势，叠加抗反射镀层处理，正面漏光可以控制在2%以内，很好保护用户隐私。
光机的适配以及体积重量是光波导走向终端落地的另一道关卡。当前消费级AR市场，LCoS、全彩MicroLED两大微显示路线并行，二者光学特性差异巨大。首先，体积上，MicroLED优势明显，现在全彩基本都能做到0.2~0.4cc，远低于LCoS，加上微宇视界2.8g的超轻波导片，整个光学模组的重量可有效控制在4g左右。
而在亮度上，LCoS输出偏振光，与阵列波导的偏振敏感分光膜系天然匹配，光效表现更好；而MicroLED属于非偏振光源，会带来一定光效损耗，但是Micro-LED面板本身亮度足够高。微宇视界推出XCube与二维阵列光波导融合方案，在设计阶段就完成双光机兼容适配，既可以发挥LCoS的高光效优势，也能够适配体积更小的全彩MicroLED光机，给下游终端厂商提供更多选型自由度。据了解，搭配Micro-LED的X-Cube光机下，视场角可以达到30度，入眼亮度可实现2000-3000nits。
在材料选择上，Kevin表示，当前二维阵列光波导产业化基底依旧以高折射率光学玻璃为主。树脂、碳化硅是行业关注的备选材料，但短期很难成为二维阵列的产业化主力。树脂材料重量轻、可模压，但折射率偏低，会彻底改变片内光路折叠逻辑，耦入角度、整套膜系都需要重新开发；同时树脂的热膨胀、双折射效应会带来公差漂移，镀膜附着、耐温稳定性都存在明显短板。碳化硅拥有超高折射率、导热性能优异，理论上可以实现更紧凑的光路，但光学级碳化硅基板成本高昂，硬脆材料的切割、抛光、多层键合、镀膜全链条都存在巨大工程壁垒。
键合、镀膜、检测，二维阵列的工业化量产的三道坎
如果说光学设计决定产品的上限，那么多层键合、梯度分光镀膜、全流程检测的制造工艺，决定二维阵列光波导能不能真正走向消费市场。二维阵列光波导需要多片光学基板精密贴合，行业主要分为光学胶贴合与分子键合两大路线。
分子键合不引入胶层，界面干净，没有胶层带来的吸收散射、老化问题，通透性、对比度表现更优，但对基板表面洁净度、平整度、生产环境要求极其严苛；光学胶贴合工艺门槛更低，能够填补微小表面缺陷，具备返工可能性，但胶层会带来光学损耗，长期使用存在应力释放、老化风险。微宇视界认为两条路线各有取舍，需要结合产品定位做选型。就良率现状来看，二维阵列尚处于产业化爬坡阶段，小批量样本良率参考意义有限，中试阶段良率约30%，量产初期目标设定50%，随着工艺持续迭代，目标2-3年内将量产良率稳定至80%以上。
多层梯度分光膜系是二维阵列的“灵魂”，每一片分光面的分光比例需要按照位置梯度变化，膜层微小偏差就会直接破坏眼盒内的亮度均匀性。
目前国内高精度镀膜设备仍大量依赖海外设备，微宇视界现阶段与国内具备高端镀膜能力的产线合作打样迭代，同时也在布局自有镀膜方案。另外，二维阵列缺少成熟标准化检测设备，一维阵列检测方案无法直接复用，亮度均匀性、全视场鬼像、不同瞳孔位置成像质量，都需要专项检测手段，微宇视界现阶段依托高校合作平台完成检测，未来也希望参与行业检测标准共建。
长期以来，行业存在两种截然不同的判断：一种观点认为二维阵列光波导脱胎于国内成熟的光学冷加工产业链，国产替代拥有天然优势；另一种观点认为多层精密键合壁垒极高，很难实现大规模放量。Kevin对此表示，这本质上是产业化工艺难题，而不是简单的国产替代命题。二维阵列光波导整套工艺链条的复杂度毋庸置疑，但并非不可攻克，也是微宇视界团队要解决的核心课题。团队拥有超过十年阵列光波导研发与工程落地积累，正是希望把实验室技术转化为可规模化交付的供应链产品。
与衍射波导同台竞技，等待消费级终端拐点
横向对比衍射光波导，二维阵列几何光波导在0.8mm薄化之后，二者厚度差距已经被抹平。二维阵列没有衍射带来的彩虹纹，光效更高，同等亮度下整机功耗更低，正面漏光控制优秀，具备隐私保护优势。它更适合追求全彩高质量显示、大视场角的消费级AR产品；对于20°以内小视场单色产品，二维阵列则很难体现出性价比优势。
对标海外标杆Lumus，国内二维阵列光波导目前仍处在追赶阶段，在杂散光抑制、对比度、画面通透性、全视场均匀性上仍存在客观差距，但差距正在快速缩小。放眼全球市场，除Meta RayBan Display之外，市面上大规模出货的二维阵列AR终端仍然稀缺，Kevin表示，制约产业爆发的核心瓶颈，是波导本身复杂的制造工艺，而不是下游光机或者整机BOM约束。
展望未来2-3年产业周期，良率提升将是二维阵列光波导成本下降最核心驱动力。当良率持续爬坡，二维阵列有望在成本层面和衍射光波导站到同一水平线，凭借成像质量、光效、无彩虹纹的综合优势，在消费级AR市场占据一席之地。
而对于产品形态的判断，Kevin认为，显示+音频拍摄、空间计算类AR眼镜会长期共存，而能够真正撬动大规模消费市场的，会是类似Meta RayBan Display的空间计算类AR眼镜，这也是未来有望能真正替代手机的产品。
作为上游光学零部件厂商，微宇视界定位国产二维阵列光波导的核心供应商，将在本次光博会完整展出0.8mm二维阵列光波导样品和结合了X-Cube的超轻薄光学模组，面向下游品牌客户提供打样与技术对接。并且据了解，微宇视界位于深圳专为二维阵列光波导建设的小批量产线已启动，未来将进一步打通全自动化生产能力。
“二维阵列光波导不是万能的技术路线，但它补齐了消费AR一项关键体验短板。”Kevin表示，“国产二维阵列光波导真正走向大众消费市场，要翻越的坎依然不少：键合工艺持续打磨、镀膜能力提升、全流程检测体系完善，一步一步把良率做上去，才能把技术优势转化为供应链竞争力。”
